電力系統中新設備投產、線路改造或大修完成后，繼電保護裝置投入運行前必須開展向量檢查，校驗電流互感器（ CT）、電壓互感器（PT）的極性、相序及二次回路接線的正確性，確保保護裝置在故障工況下能夠準確判別故障方向，保障電力系統安全穩定運行。

在變電站內單間隔保護裝置更換、線路參數調整或二次回路改動后，均需開展保護向量測試，驗證二次回路接線的準確性。若極性或相序出現錯誤，可能造成保護裝置誤動或拒動，引發大面積停電事故。

試驗?zāi)繕?biāo)：

1）核驗 CT/PT 極性、相序及二次回路接線的正確性；

2）確保保護裝置采集的電壓、電流相位與系統實際工況一致；

3）為保護裝置安全可靠投運提供技術支撐。

下面主要以 變電站單間隔更換保護裝置 或更換 CT端子箱至保護側電纜的試驗場景為例 ， 介紹本次試驗原理及方法。

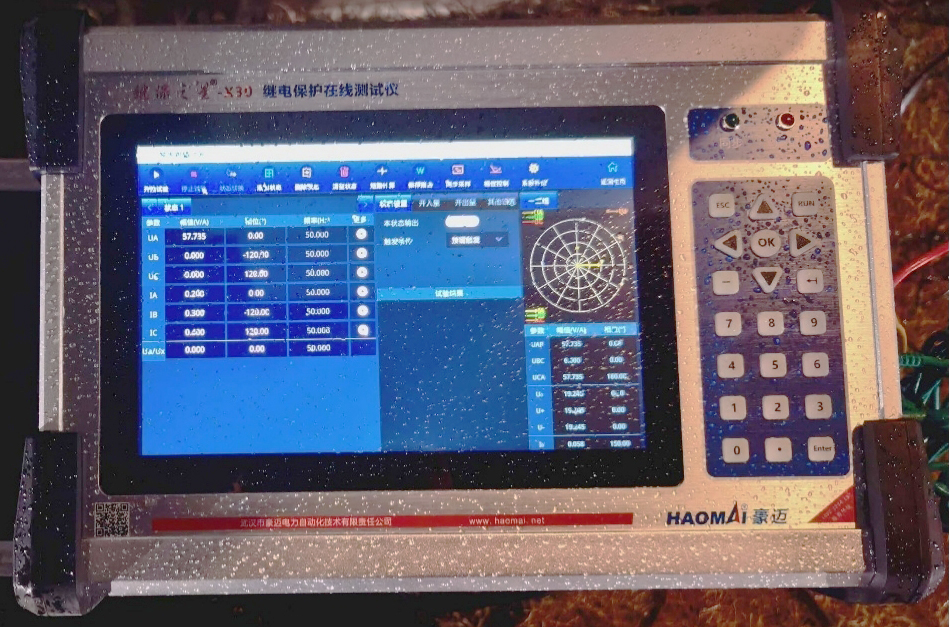

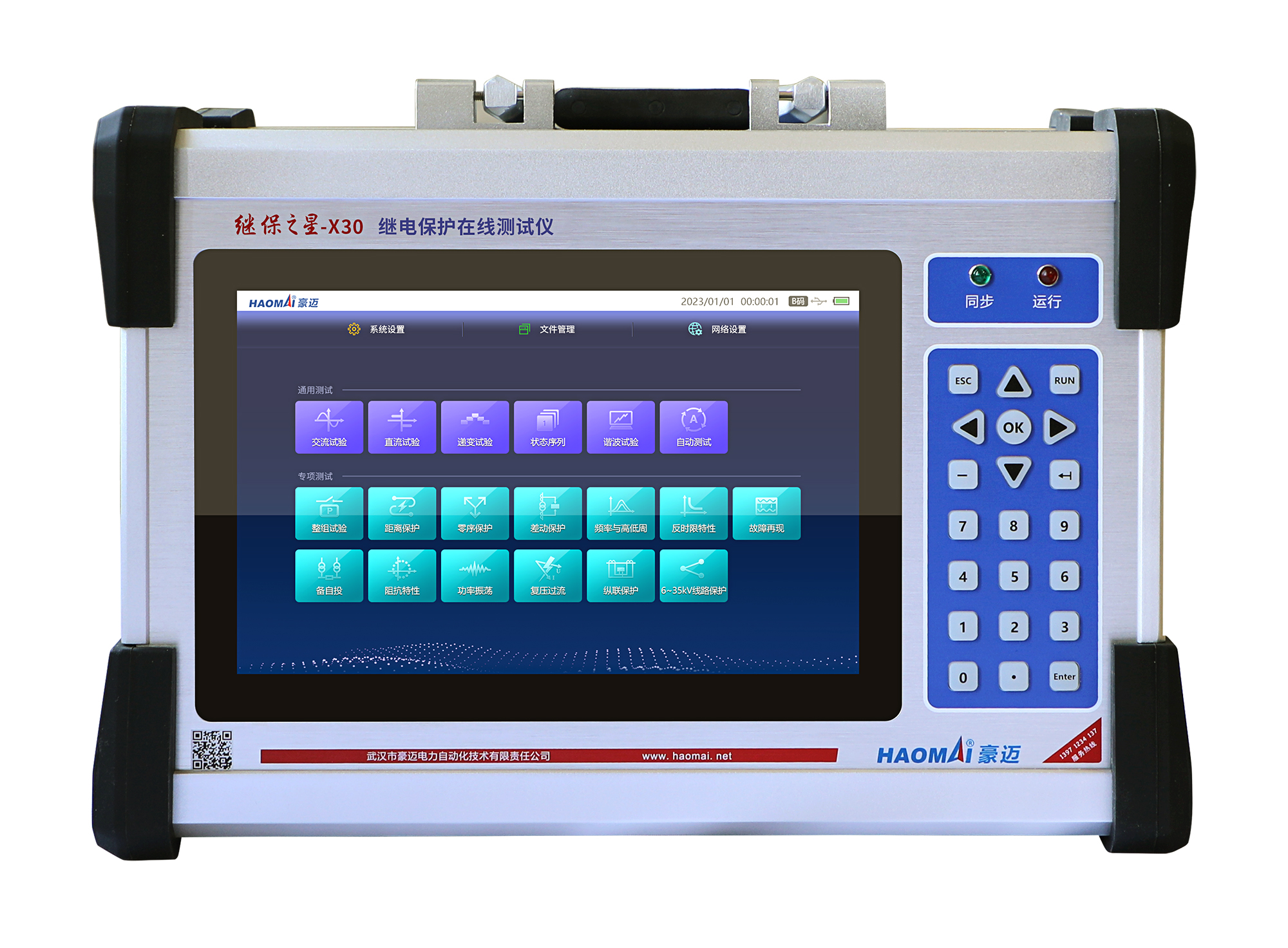

試驗設備：繼保之星 -X30 繼電保護在線測試儀

該設備支持電壓同步采集、同頻同相電流輸出、 GPS/BD雙系統對時、跨站同步測試。

試驗方案：在 CT一次側無電流的條件下，通過二次側施加測試電流，驗證CT、PT極性及二次回路接線的正確性。

通過采集 PT二次側電壓作為參考基準，同步輸出與參考電壓同頻率、相位可調的電流信號。在戶外CT端子箱處施加電流至二次電纜，在室內保護裝置上查看電流電壓幅值相位，與理論向量進行比較，從而判斷保護向量是否正確。

對于方向保護裝置，需要驗證功率方向元件的指向是否與系統運行方式一致，確保故障時保護裝置能夠正確判斷故障方向并選擇性動作。

1） 一次側：一次設備正常投運，母線側帶電，間隔刀閘處于斷開狀態， CT一次側無負荷電流通過；

2） PT電壓：PT二次側電壓正常、相位正確，可作為測試的參考電壓源；

3） 確認測試設備工作正常、接線正確；

4） 做好安全措施，防止二次回路開路、短路。

1 ） 電壓同步采集： 繼保之星 -X30 繼電保護在線測試儀 接入 PT二次側，采集現場運行電壓作為同步基準信號。

2 ）   測試參數設置：設置輸出電流幅值、頻率等參數，確保與基準電壓同頻同相。

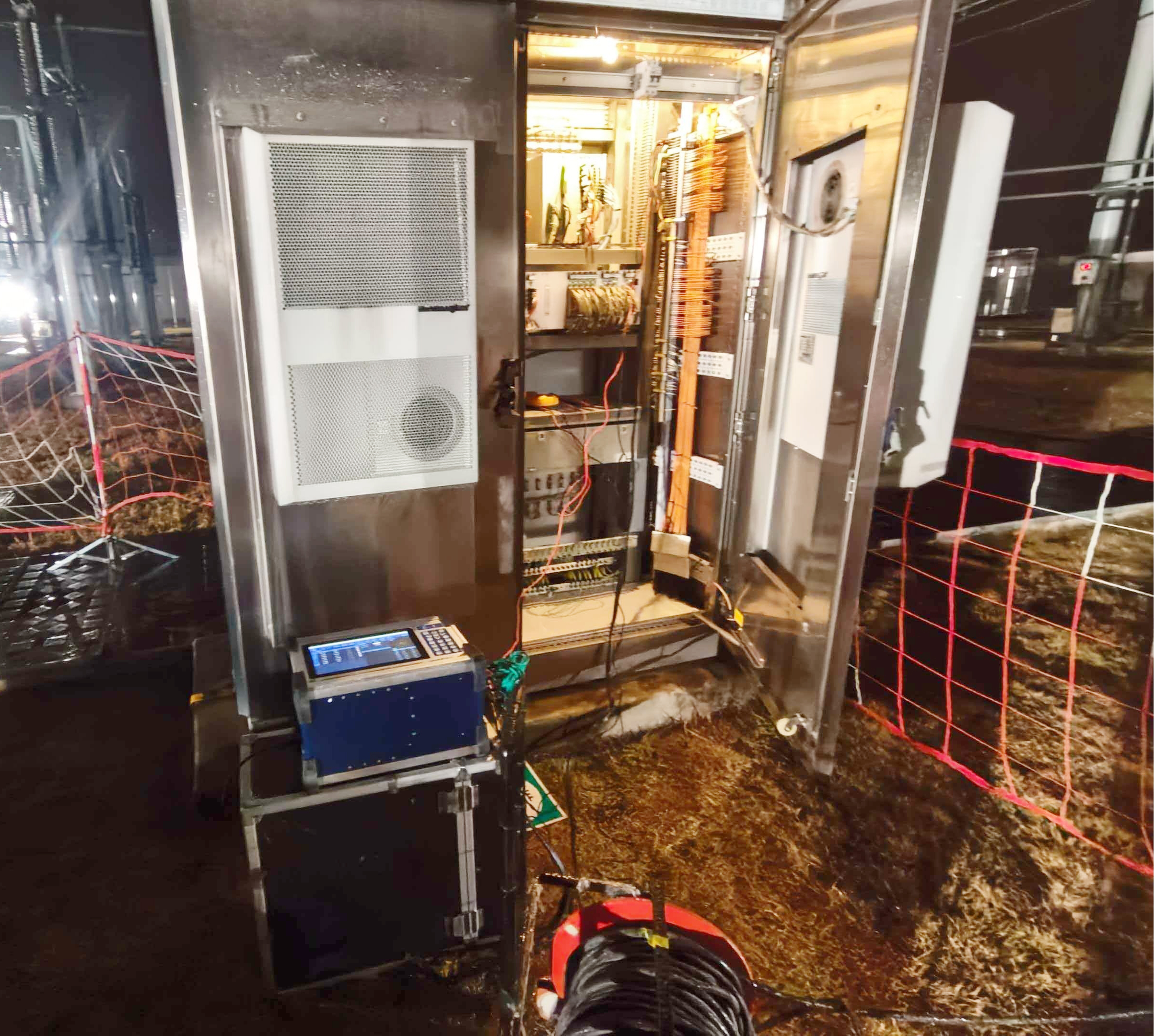

3 ） 電流施加：在 CT端子箱處接入測試儀輸出電流，通過二次電纜傳輸至保護裝置。

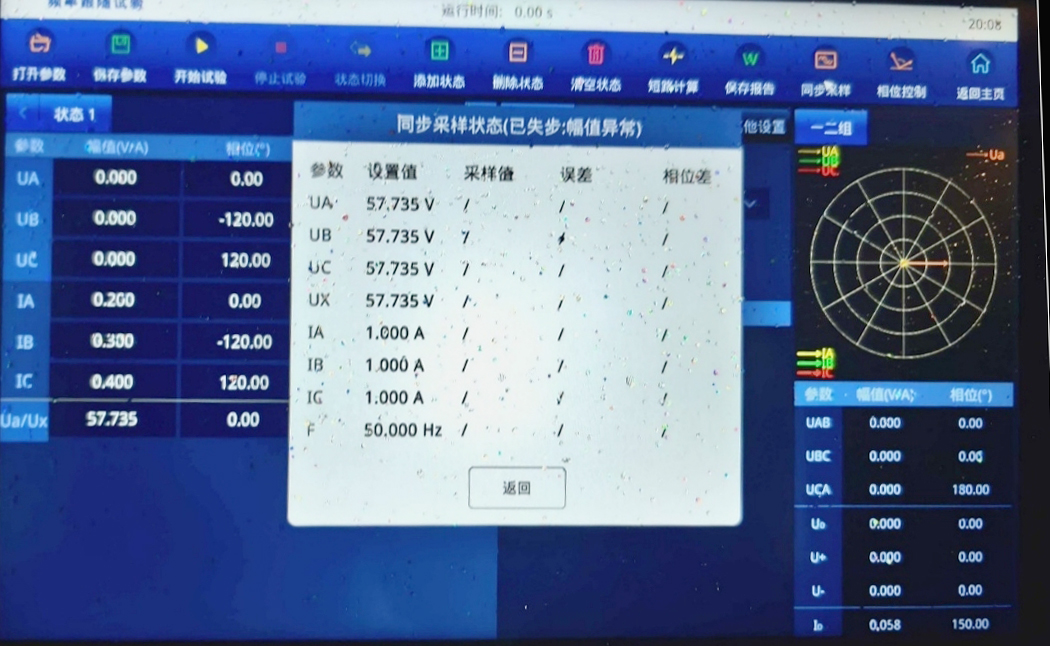

4 ） 數據記錄：讀取并記錄保護裝置顯示的電壓、電流幅值與相位數據。

5 ） 回路恢復：測試完成后拆除測試接線，恢復二次回路。

保護向量測試完成后，需要將實測數據繪制成向量圖，并與理論計算進行對比分析。 下述指標全部滿足 條件 時，判定保護向量正確。

三相平衡：三相電流幅值基本相等，不平衡度應小于 5%。如果三相電流明顯不平衡，可能存在接線錯誤或CT特性不一致問題。

正序相序：按照 A→B→C順序，三相電流相位依次滯后120°，相位誤差應控制在±5°以內。相序錯誤會導致方向保護誤判故障方向。

角度符合負荷特性：電流與電壓的相位角應與實際負荷性質相符。純電阻負荷時電流與電壓同相（ 0°），感性負荷時電流滯后電壓，容性負荷時電流超前電壓。

中性線電流接近零：在三相平衡條件下，中性線電流理論上應為零。實測中性線電流應小于額定二次電流的 2%，否則可能存在零序回路問題。

繼保之星 -X30 繼電保護在線測試儀支持GPS/BD（北斗）衛星同步對時功能，可擴展應用于AB站線路光差保護向量測試， 使用 兩臺測試設備分別置于 A站和B 進行 跨站線路的光纖差動保護調試。

兩臺測試儀通過北斗衛星進行高精度時間同步 或 在 A站和B站同時采集各自側PT二次電壓作為參考，同步輸出測試電流。在 AB站 戶外 CT端子箱處 分別 施加 反向 180°相位關系的 電流至二次電纜，在室內保護裝置查看差流大小和方向。

通過比較兩側電流的幅值和相位關系，可以判斷光差保護通道的正確性以及 CT極性配置的一致性。若差流接近零，說明兩側電流向量一致，光差保護向量正確。
