主站集中型饋線自動化( FA)通過配電終端和配電主站的配合,在發生故障時依靠配電主站判斷故障區域,并通過自動遙控或人工方式隔離故障區域,恢復非故障區域供電。主站集中型饋線自動化測試是完成集中型饋線自動化投運,充分發揮配電自動化主站故障處理準確性、及時性和可靠性的技術保障 , 在投入使用前需進行測試,主要測試方式有主站注入法和現場終端注入法。
主站注入法
主站注入 法 測試 是 通過配自主站注入式測試系統,模擬配電自動化終端采集三遙及故障特性信息,采用 IEC104規約實時上送主站,將故障特性數據信息通過通信接口注入被測配自主站系統,并接受主站系統下發的故障處理調整控制命令,做出及時應答,交互檢驗配自主站系統故障處理功能,數據處理能力等。

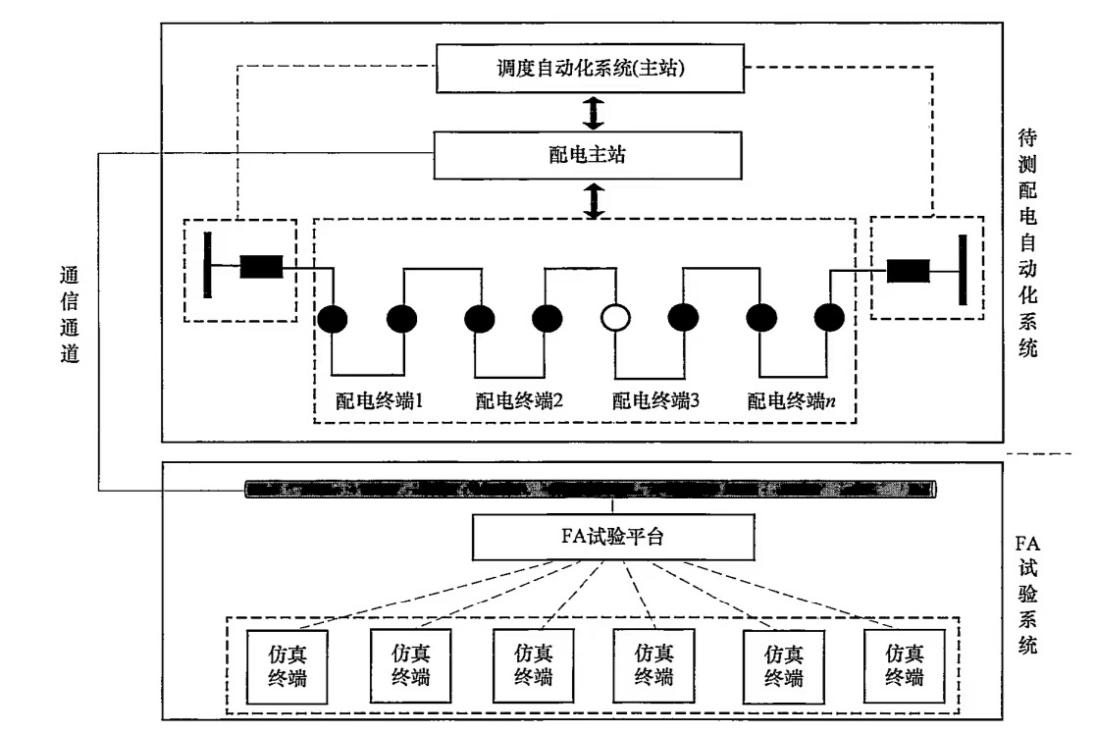

△ 主站注入法原理圖
測試 過程:
1) 開具主站注入測試工作票。
2) 測試時,測試平臺需通過機房接入主站,待測線路上所有配電終端 IP地址及端口號需主站側重新設置。
3) 測試人員根據主站人員提供的臨時 IP地址及端口號、轉發點表模擬終端信號。測試完畢后,主站需將終端IP恢復至初始狀態。
4) 主站處理故障邏輯啟動條件為斷路器跳閘 和事故總告警 ,需要修改斷路器轉發通道 IP地址及端口號,通過測試平臺進行模擬仿真。
5) 主站側應做好安全防護工作,避免測試線路跳閘影響到其他線路。
6) 主站人員在斷路器 D/A控制模式表中增加此測試線路,并修改故障啟動條件。
7) 在測試工作平臺上依次執行上述方案中的測試案例。
8) 在測試過程中,配合記錄試驗數據。
9) 在故障測試時,記錄故障處理過程,并截圖。所有測試完畢后,恢復所有主站配置至初始狀態。
現場終端注入法

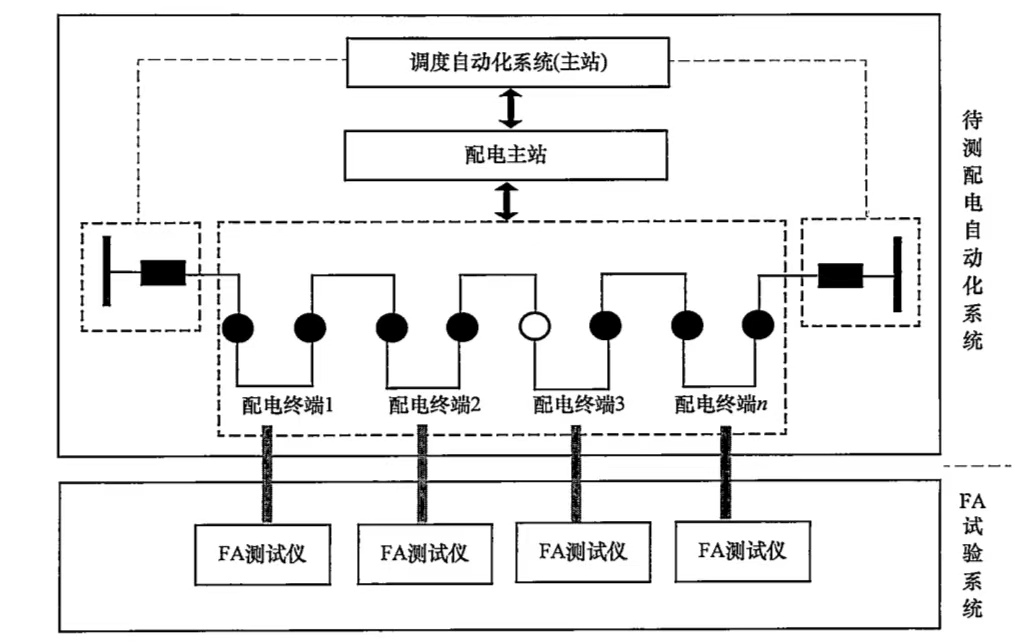

△ 現場終端注入法原理圖
以 10kV某 線1#桿#1 開關與10kV某線57#桿#3開關之間故障為例:

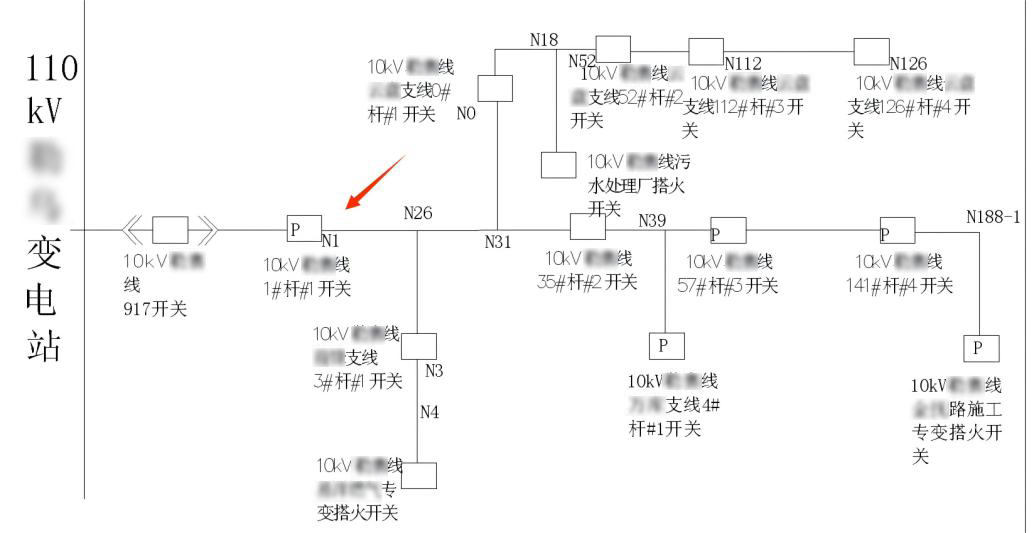

△ 現場拓?fù)鋱D
現場開關終端 接線完成后 , 測試儀模擬的所有開關都要進行三遙測試驗證。
為保證測試過程中,配電終端與主站之間信息交互正確性,需完成以下工作:
待測配電 終端 已安裝 FTU , 與主站或子站通信調試完成;
本地三遙(包含過流信號等 )調試完成,開關正常動作,數據正確,已完成與主站的數據聯調;
測試儀的三遙輸出點接入到配電終端 , 并做好以下防護:
1)接入測試儀的開關安全隔離與防護
CT短接;
PT開路;
開關柜 或終端 就地 /遠方打到“就地”狀態;
開關柜 或終端 操作電源斷開。
2)未接入測試儀的開關安全隔離與防護
自動化柜對應開關遙控連片斷開;
開關柜 或終端 “就地/遠方”打到“遠方”狀態。
測試時采用混合注入測試法,共用 4 臺測試儀,測試儀位置及分配的 IP如下:
|
站點名稱 |
測試設備 |
測試 IP地址 |
|
10kV 某線 1#桿#1開關所屬FTU |
配電自動化終端測試儀 1 WDS-5P配電開關模擬試驗盒1 |
192.168.1.45 |
|
10kV 某線 57#桿#3開關所屬FTU |
配電自動化終端測試儀 2 WDS-5P配電開關模擬試驗盒2 |
192.168.1.45 |
|
10kV 某線 141#桿#4開關所屬FTU |
配電自動化終端測試儀 3 WDS-5P配電開關模擬試驗盒4 |
192.168.1.45 |
|
10kV 某線施工專變搭火開關 FTU |
配電自動化終端測試儀 2 WDS-5P配電開關模擬試驗盒5 |
192.168.1.45 |
測試過程:
1) 確認被測試線路開關狀態與主站系統開關狀態一致。
2) 主站 模擬 10kV 某 線 1#桿#1開關與10kV 某 線 57#桿#3開關之間故障 跳閘 , 故障電流動作 , 驗證 FA邏輯正確性。
3) 用模擬斷路器代替 10kV 某 線 1#桿#1開關 、 10kV 某 線 57#桿#3開關 。配電自動化 終端 測試儀接 10kV 某 線 1#桿#1開關 , 連接模擬斷路器 、 終端裝置 和 測試儀 。

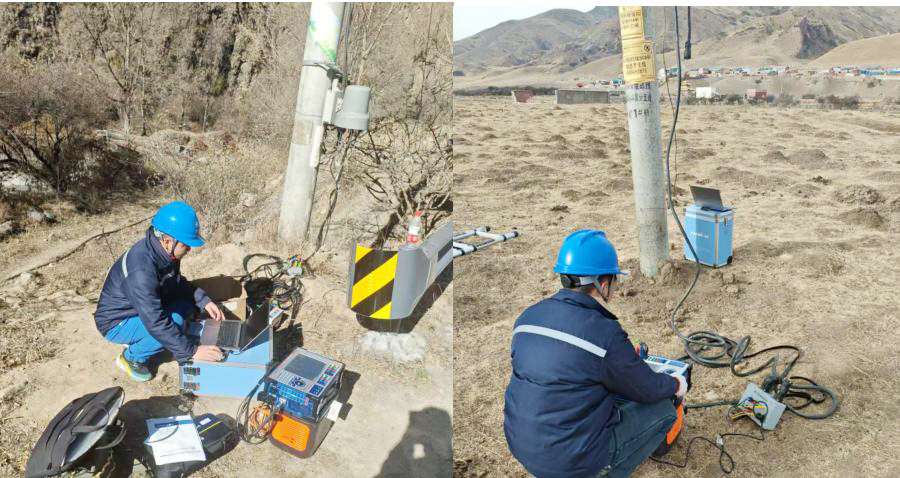

△ 終端注入法現場加量
4) 現場 測試 人員與主站人員聯系并確定 FTU 執行模式為交互執行, FTU 運行方式為在線。
5) 現場 測試 人員與主站人員聯系并在約定時間用 測試儀施加故障電流:
①在10kV 某 線 1#桿#1開關注入11.4A(過流二段定值二次值12A*0.95)電流值,持續10s 。 驗證可靠不動作;
②在10kV 某 線 1#桿#1開關注入12.6A(過流二段定值二次值12A*1.05)電流值,持續0.50S(過流二段延時時間0.45*1.1),10kV 某 線 1#桿#1開關 跳閘 , 故障電流保護動作 ;
③在10kV 某 線支線 3#桿#1開關注入零序電流0.026A(小電流接地 , 零序電流啟動值 0.025A*1.05)、零序電壓315V(小電流接地 , 零序電壓啟動值 300V*1.05)及零序電壓180 ° 、零序電流角度為 0 ° 的數值,持續 0.1S(小電流接地動作延時時間0S),10kV 某 線 1#桿#1開關小電流接地跳閘 , 小電流接地故障保護動作。
6) 現場 觀察 10kV 某 線 1#桿#1開關過流 分合情況, 現場測試人員 與主站人員確認主站系統畫面開關變位情況。
7) 由主站 人員 、現場測試人員,通過告警窗,核查主站系統采集故障信號是否完整并及時,故障分析后彈出的故障隔離策略是否正確。
8) 按照主站系統彈出的故障隔離策略下發遙控指令,進行故障隔離和供電恢復處理,同時主站人員與終端現場測試人員確認現場 10kV 某 線 1#桿#1開關分閘,狀態 是否與主站系統開關變位一致 。
現場 故障隔離方案為:斷開 10kV 某 線 1#桿#1開關。
現場 恢復供電方案為:當前線路無聯絡開關,無轉供邏輯。

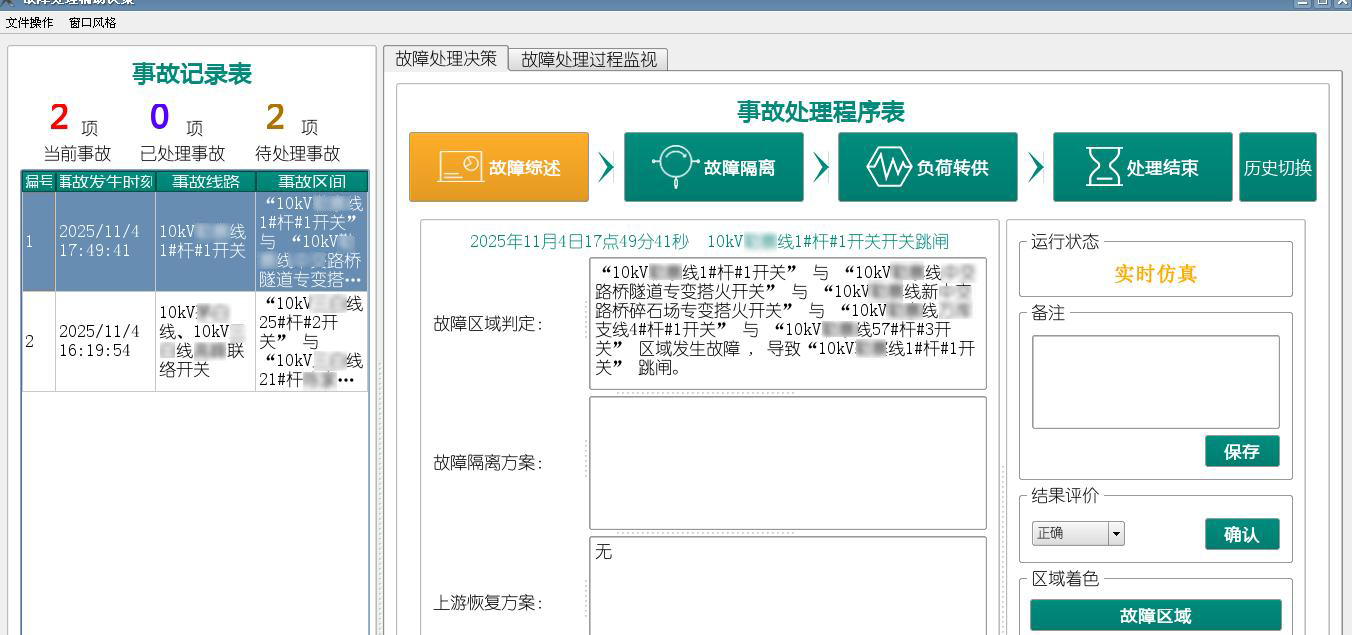

△ FA現場測試結果
① 現場 測試 人員與主站 人員 、 自動化人員聯系恢復線路初始狀態,并確認開關狀態及保護信號狀態恢復正常。
② 現場 測試 人員與主站廠家 、 自動化人員聯系并確定 FTU 執行模式為自動執行, FTU 運行方式為在線。
主站注入法測試過程簡單,但只能測試主站的 FA邏輯,無法真實驗證整個鏈路過程,由于是通過報文觸發,沒有經過真實回路進行校驗。 終端注入法測試更全面,但涉及二次帶電作業,現場應用中可以根據需求選擇合適的測試方法。
